Как строить графики по таблице в excel. Построение графиков и диаграмм. Как добавить название в график Эксель

В работе бухгалтеров и аналитиков постоянно встречается задача подведения итогов работы компании за определенный период: месяц, квартал, год и т.п. При этом получаются числовые таблицы порой весьма не маленькой величины. Окинув такие взглядом, практически невозможно оценить степень успеха или провала компании за выбранный период. И, тем более, не видна динамика изменения отчетных показателей.

Если при этом приходится показывать отчетность вышестоящему руководству, то оно может не оценить большой набор чисел. В этом случае удобно показывать рисованные графики, построенные на основе исходных таблиц. Данная функция удобно реализована в программе Microsoft Excel 2007.

В результате будет построен график с несколькими линиями. Они отличаются цветом.

Оформление графика можно изменить, выделяя нужную его часть, кликая правой клавишей мыши и выбирая «Формат области диаграммы», либо изменить тип диаграммы.

Параметры оформления графика, такие как название, подписи осей, сетка и т.п, можно настроить, если мышкой выделить сам график и в главном меню переключиться на пункт "Макет" . Например чтобы включить подпись оси по вертикали, нужно выбрать "Макет"->"Названия осей"->"Название основной вертикальной" и один из появившихся вариантов расположения подписи, например "Вертикальное название".

Перейдите на вкладку «Вставка». Кликните на иконку «Графики» в разделе «Диаграммы». Выберите тип «Линия».

В результате этого на листе появится простой график.

Благодаря этому графику мы можем увидеть, в какие дни были самые высокие затраты, а когда, наоборот, – минимальные. Кроме этого, по оси Y мы видим конкретные цифры. Диапазон проставляется автоматически, в зависимости от данных в таблице.

Как построить график с несколькими рядами данных

Сделать большую диаграмму с двумя и более колонками несложно. Принцип практически такой же.

Для это добавим в нашей таблице еще один столбец.

Затем выделяем всю информацию, включая заголовки.

Переходим на вкладку «Вставка». Нажимаем на кнопку «Графики» и выбираем линейный вид.

Результатом будет появление следующей диаграммы.

В этом случае заголовком таблицы будет значение по умолчанию – «Название диаграммы», поскольку Эксель не знает, какая из колонок главная. Всё это можно изменить, но об этом будет сказано немного позже.

Как добавить линию на уже существующую диаграмму

Иногда бывают случаи, когда необходимо добавить ряд, а не строить что-то с нуля. То есть, у нас уже есть готовый график по столбцу «Основные затраты» и вдруг мы захотели проанализировать еще и дополнительные расходы.

Здесь вы можете подумать, что проще построить всё заново. С одной стороны – да. Но с другой – представьте, что у вас на листе не то что показано выше, а что-то более масштабное. В таких случаях быстрее будет добавить новый ряд, чем начинать сначала.

Сделайте правый клик мыши по пустой области диаграммы. В появившемся контекстном меню выберете пункт «Выбрать данные».

Обратите внимание на то, что в таблице синим цветом выделились те столбцы, которые используются для построения графика.

После этого вы увидите окно «Выбора источника данных». Нас интересует поле «Диапазон данных для диаграммы».

Кликните один раз в это поле для ввода. Затем обычным образом выделите всю таблицу целиком.

Как только вы отпустите палец, данные вставятся автоматически. Если этого не произошло, просто кликните на эту кнопку.

Затем нажмите на кнопку «OK».

В результате этого появится новая линия.

Как увеличить количество значений на графике

В таблице, как правило, хранится информация. Но как быть, если график уже построили, а позже добавили еще строки? То есть, данных стало больше, но на диаграмме это никак не отобразилось.

В данном примере были добавлены даты с 15-го по 20-е июля, но на графике их нет. Для того чтобы исправить это, нужно сделать следующее.

Сделайте правый клик мыши по диаграмме. В появившемся контекстном меню выберите пункт «Выбрать данные».

Здесь мы видим, что выделена только часть таблицы.

Нажмите на кнопку «Изменить» подпись горизонтальной оси (категории).

У вас будут выделены даты по 14-е июля.

Выделите их до конца и нажмите на кнопку «OK».

Теперь выберите один из рядов и нажмите на кнопку «Изменить».

Кликните иконку около поля «Значения». До этого момента у вас будет выделенным именно шапка столбца.

После этого выделяем все значения и снова нажимаем на эту иконку.

Для сохранения нажимаем на кнопку «OK».

Проделываем те же самые действия с другим рядом.

Затем сохраняем все изменения.

В результате этого наш график охватывает намного больше значений.

Горизонтальная ось стала нечитабельной, поскольку там расположено очень много значений. Чтобы это исправить, нужно увеличить ширину диаграммы. Для этого необходимо навести курсор на край области диаграммы и потянуть в сторону.

Благодаря этому график станет намного красивее.

Построение графиков математических уравнений

Как правило, в учебных заведения иногда дают задания, в которых просят построить диаграмму на основе значений какой-нибудь функции. Например, представить в графическом виде формулы и их результат в зависимости от значения параметра x в диапазоне чисел от -3 до 3 с шагом 0,5. Рассмотрим, как это сделать.

Создадим для начала таблицу со значениями х в указанном интервале.

Теперь вставим формулу для второго столбца. Для этого сначала кликните в первую ячейку. Затем нажмите на иконку «Вставить функцию».

В появившемся окне выберите категорию «Математические».

Затем найдите в списке функцию «Степень». Найти будет легко, так как все они отсортированы по алфавиту.

Название и назначение формулы может меняться в зависимости от задания. «Степень» подходит именно для нашего примера.

После этого нажмите на кнопку «OK».

Далее вас попросят указать исходное число. Для этого нужно кликнуть на первую ячейку в столбце «X».

В поле «Степень» просто пишем цифру «2». Для вставки кликните на кнопку «OK».

Теперь наведите курсор на правый нижний угол ячейки и потяните вниз до самого конца.

Должен получиться следующий результат.

Теперь вставляем формулу для третьей колонки.

Указываем в поле «Число» первое значение ячейки «Х». В разделе «Степень» вводим число «3» (согласно условию задания). Нажимаем на кнопку «OK».

Дублируем результат до самого низа.

На этом таблица готова.

Перед тем как вставить график, нужно выделить два правых столбца.

Переходим на вкладку «Вставка». Кликаем на иконку «Графики». Выбираем первый из предложенных вариантов.

Обратите внимание на то, что в появившейся таблице горизонтальная ось приняла произвольные значения.

Для того чтобы это исправить, нужно сделать правый клик мыши по области диаграммы. В появившемся контекстном меню выбираем пункт «Выбрать данные».

Нажмите на кнопку «Изменить» подпись горизонтальной оси.

Выделите весь первый ряд.

Затем нажмите на кнопку «OK».

Для сохранения изменений снова кликаем на «OK».

Теперь всё как положено.

Если вы сразу выделите три столбца и построите по ним график, то на диаграмме у вас будут три линии, а не две. Это неправильно. Значения ряда Х рисовать не нужно.

Виды графиков

Для того чтобы ознакомиться с различными типами графиков, можно сделать следующее:

посмотреть превью на панели инструментов;

открыть свойства существующей диаграммы.

Для второго случая необходимо сделать следующие шаги:

Сделайте правый клик мыши по пустой области. В контекстном меню выберите пункт «Изменить тип диаграммы».

После этого вы сможете поэкспериментировать с внешним видом. Для этого достаточно кликнуть на любой из предложенных вариантов. Кроме того, при наведении внизу будет отображаться большое превью.

В программе Excel существуют следующие виды графиков:

линия;

график с накоплением;

нормированный график с накоплением;

график с маркерами;

объемный график.

Оформление

Как правило, базовый внешний вид созданного объекта устраивает далеко не каждого. Кто-то хочет больше цветов, другому нужно больше информативности, а третьему – что-то совсем иное. Давайте рассмотрим, каким образом можно изменить оформление графиков.

Название диаграммы

Для того чтобы изменить заголовок, нужно сначала кликнуть по нему.

Сразу после этого надпись окажется в рамке, и вы сможете вносить изменения.

В результате этого можно написать что угодно.

Для того чтобы изменить шрифт, нужно сделать правый клик мыши по заголовку и выбрать соответствующий пункт контекстного меню.

Сразу после этого вы увидите окно, в котором можно сделать с текстом то же самое, что и в редакторе Microsoft Word.

Для сохранения необходимо нажать на кнопку «OK».

Обратите внимание на то, что напротив этого элемента есть дополнительное «подменю», в котором вы можете выбрать положение названия:

сверху;
наложение по центру;
дополнительные параметры.

Если вы выберите последний пункт, то у вас появится дополнительная боковая панель, в которой вы сможете:

сделать заливку;

выбрать тип границы;

наложить различные эффекты:
- тень;
- свечение;

сглаживание и формат объемной фигуры;

размер и свойства.

Для того чтобы вертикальная и горизонтальная ось не оставались безымянными, нужно сделать следующие действия.

Нажмите на иконку «+» правее графика. Затем в появившемся меню поставьте галочку возле пункта «Название осей».

Благодаря этому вы увидите следующий результат.

Редактирование текста происходит точно так же, как и с заголовком. То есть достаточно кликнуть по нему, чтобы появилась соответствующая возможность.

Обратите внимание на то, что правее элемента «Оси» есть иконка «треугольника». При нажатии на него появится дополнительное меню, в котором можно указать, какая именно информация вам нужна.

Подписи данных

Для активации этой функции, необходимо снова нажать на иконку «+» и поставить соответствующую галочку.

Если нажать на иконку «треугольника», то появится дополнительное меню, в котором можно указать положение данных цифр:

в центре;
слева;
справа;
сверху;
снизу;
выноска данных.

При нажатии на пункт «Дополнительные параметры», в правой части программы появится панель с различными свойствами. Там вы сможете:

включить в подписи:
- значение из ячеек;
- имя ряда;
- имя категории;
- значение;
- линии выноски;
- ключ легенды;
  Благодаря этому на диаграмме появится таблица всех значений, которые использовались для создания графика.

  У этой функции также есть своё дополнительное меню, в котором можно указать, нужно ли показывать ключи легенды.

  При нажатии на пункт «Дополнительные параметры» вы увидите следующее.

  Сетка

  Данный компонент диаграммы отображается по умолчанию. Но в настройках помимо горизонтальных линий можно включить:
  - вертикальные линии;
  - дополнительные линии по обоим направлениям (шаг прорисовки будет значительно уменьшен).

Как построить график в Excel - задача несложная, но новичков порой сбивает с толку, какой тип диаграммы выбрать или как правильно построить таблицу данных.

Итак, Excel предлагает два типа диаграмм для построения графика -

точечную диаграмму - используется, когда есть хотя бы два ряда, данные одного из них используются для определения второго. Пример - типичная функция y=x^2.
график - в случае, когда нужно просто посмотреть как изменяется ряд данных.

Построение диаграммы "график"

Давайте построим сначала график, он строится очень просто, практически в одно-два касания. Используем данные о курсе доллара за декабрь 2013 г.

Таблица данных

Построение точечной диаграммы

Как правило, точечная диаграмма используется для построения графиков функций. Например, возьмем функцию y=x^2.

Построим таблицу данных из двух столбцов.
Таблица данных y=x^2
Выделяем данные и вызываем уже упомянутую панель диаграм и выбираем на этот раз точечную.
Виды точечных диаграмм
После этого получаем диаграмму, я выбрал с маркерами, на листе.

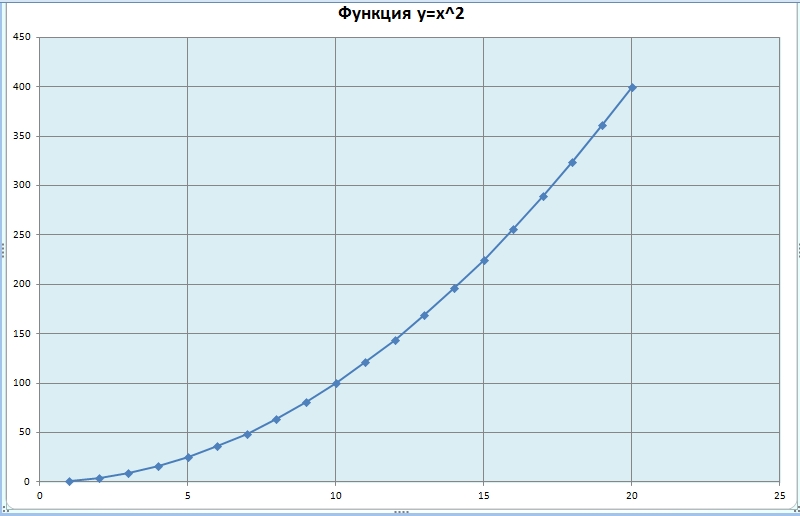

График, построенный при помощи точечной диаграммы
Как уже было ранее показано, перемещаем диаграмму, меняем название, убираем легенду, заливаем фон.
График функции
Теперь поработаем на вкладке "Конструктор". Добавим еще пару рядов данных:
Вторая таблица данных
Переходим на диаграмму и на вкладке "Конструктор" нажимаем кнопку "Выбрать данные". Появится окно, где мы можем выбрать в качестве диапазона нашу новую таблицу данных.
Окно выбора данных
В этом же окне мы можем изменить параметры каждого ряда
Корректировка данных рядов

Можно поставить свое произвольное название ряда. Если вдруг Excel неверно взял какой-то ряд в качестве независимой или зависимой переменной, можно произвольно определить нужные диапазоны.

Информацию, которая отображается визуально, воспринимать гораздо легче, это доказанный факт. Особенно ярко тенденция отслеживается в разных сравнениях. Ниже мы рассмотрим, как построить диаграмму в Excel по данным таблицы. Это будет пошаговая инструкция без лишней «воды» также затронем ряд сопутствующих вопросов.

Создаем диаграмму

Решать задачу мы будем разными способами, вы же выберете наиболее подходящий. Итак, приступаем.

Гистограмма

Данный тип подойдет тогда, когда нам нужно просто визуально отобразить значения, или сравнить их с другими.

Для того чтобы начать создавать диаграмму, изначально следует иметь данные, которые лягут в ее основу. Поэтому, выделяем весь столбик цифр из таблички и жмем комбинацию кнопок Ctrl+C.

Далее, кликаем по вкладке [k]Вставка и выбираем гистограмму. Она как нельзя лучше отобразит наши данные.

В результате приведенной последовательности действий в теле нашего документа появится диаграмма. В первую очередь нужно откорректировать ее положение и размер. Для этого тут есть маркеры, которые можно передвигать.

Мы настроили конечный результат следующим образом:

Давайте придадим табличке название. В нашем случае это [k]Цены на продукты. Чтобы попасть в режим редактирования, дважды кликните по названию диаграммы.

Также попасть в режим правки можно кликнув по кнопке, обозначенной цифрой [k]1 и выбрав функцию [k]Название осей.

Как видно, надпись появилась и тут.

Так выглядит результат работы. На наш взгляд, вполне неплохо.

Сравнение разных значений

Если у вас есть несколько значений, их тоже можно добавить сюда же, так, мы сможем получить отличный материал для визуального сравнения.

Копируем цифры второго столбца.

Теперь выделяем саму диаграмму и жмем Ctrl+V. Эта комбинация вставит данные в объект и заставит упорядочить их, снабдив столбиками разной высоты.

В программе есть сотни других типов графиков, их можно найти в меню [k]Вставка. Путем проб и комбинаций с каждым нужно разбираться по-отдельности.

Процентное соотношение

Для того чтобы более четко понимать роль различных ячеек нашей таблицы и в целом ее значений, можно сопоставить результаты в виде круговой диаграммы. Причем делать это мы будем с выводом процентного соотношения. Приступаем.

Как и в предыдущих случаях копируем данные нашей таблички. Для этого достаточно выделить их и нажать комбинацию клавиш Ctrl+C. Также можно воспользоваться контекстным меню.

Снова кликаем по вкладке [k]Вставка и выбираем круговую диаграмму из списка стилей.

Как построить график в Excel

Многие задаются вопросом «Как построить график в Excel?». Хотя на самом деле это довольно простая задача, но неопытные пользователи порой сбиваются с толку и теряются, в выборе типа диаграмм, и правильном построении таблиц с данными.

В Excel имеется два варианта диаграмм для создания графиков:
точечная диаграмма;
график.

Точечные диаграммы зачастую применяют при наличии двух рядов данных, и показатели одного из рядов, используют для определения второго. Наилучшим примером этого, является диаграмма функции y=x 2.

Что же касается графика, то его используют для обычного просмотра изменения данных.

Строим диаграммы «график»

Чтобы построить график, вам достаточно совершить не больше одного-двух касаний. В качестве примера, возьмем показатели доллара в декабре.

Следует выделить таблицу, и на вкладке «Вставка», выберите кнопку «График». После нажатия вы получите несколько вариантов графика.

Варианты графиков

Среди предложенных вариантов, выберете наиболее подходящий. В качестве примера мы выбрали график с маркерами.

Вот результат

График точечной диаграммы

Теперь давайте рассмотрим способ создания графика, через точечную диаграмму. Зачастую ее применяют для создания графиков функций. В качестве примера, возьмем формулу y=x 2.

Теперь нам нужно составить таблицу с данными из двух столбиков.

Таблица по формуле y=x 2

Выделяем таблицу и заходим в панель управление, в «Вставку», выбирая там «точечную диаграмму».

Как построить график в Экселе по точкам? График точечной диаграммы

Теперь давайте поработаем с вкладкой «Конструктор». Тут следует добавить несколько рядов данных:

Еще одна таблица данных

Возвращаемся к таблице и выбираем вкладку «конструктор». Там нажимаем клавишу «Выбрать данные». Вам будет представлено окно, в котором мы можем выбрать как диапазон нашу новую табличку.
